Afzuigen van dampen

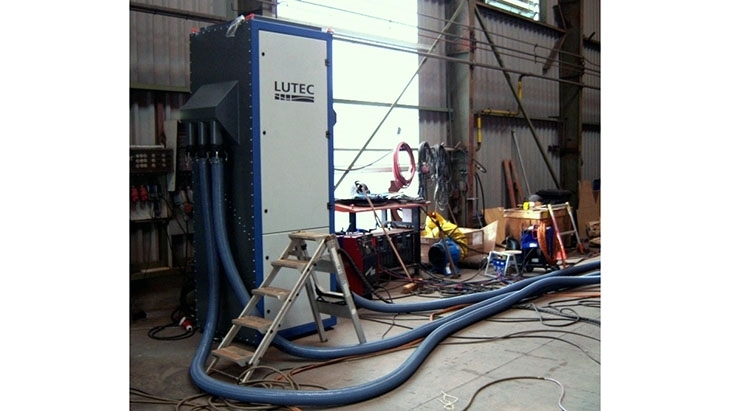

Stationaire filterunit Werfunit FM100 WF

De stationaire filterunit model FM100 WF, fabricaat LUTEC, is geschikt voor bijvoorbeeld het filteren van door lasrook vervuilde lucht. De unit is opgebouwd uit 3 mm dik staalplaat. De vervuilde, afgezogen lucht wordt in de filtermodule door een hogedruk ventilator aangezogen, gefilterd en vervolgens als schone lucht retour gebracht.



Opbouw van de Werfunit FM100 WF

  • Een zelfdragend stalen frame met uitsparingen om opname door een heftruck mogelijk te maken
  • Zwaar uitgevoerd, volledig gelast frame
  • Ter plaatse van de ventilator voorzien van geluidgeïsoleerde panelen.
  • Aan de buiten- en binnenzijde afgewerkt met een coating in de kleur blauw.
  • Vier geplisseerde, hoogwaardige polyester filterpatronen in een downflow opstelling, voorzien van een precoating.
  • Een volledig automatisch werkend filterreinigingssysteem.
  • Één hogedruk afzuigventilator
  • Voorafscheiding met snelkoppelingen
  • Gebruik geschikt tot 6 slangen gelijktijdig

De vier filterpatronen in de installatie filteren de lucht met een afscheidingsgraad >99,9%. De neerwaarts gerichte luchtstroom staat garant staat voor de meest efficiënte wijze van filterreiniging en een perfecte stofafvoer. Het stof wordt naar keuze wel of niet via een valleiding opgevangen in een opvangbak.

Besturing ten behoeve van de filterreiniging

In bedrijfstoestand wordt voor en na het filter het drukverschil gemeten. Als het verschil een vooraf gedefinieerde grenswaarde bereikt, of als de installatie wordt uitgeschakeld, komt automatisch de Jet-reiniging in werking. Deze jet-reiniging ontdoet de filterpatronen stuk voor stuk van het aanhangende stof. Indien gewenst kan de filterreiniging ook tijd-gestuurd ingesteld worden.

Regeling afzuigvolume

 De unit wordt eenvoudig gestart middels een druk op de knop. Vervolgens wordt het afzuigvolume volledig automatisch geregeld op basis van druk via een PI-regeling. Hierdoor ontstaat een stabiele en betrouwbare regeling, die een continue zuigkracht levert in combinatie met een aanzienlijke energiebesparing.

Afhankelijk van het aantal in gebruik zijnde afzuigslangen wordt het volume bijgeregeld. Naast het voordeel van energiebesparing heeft het toepassen van deze regeling nog een voordeel. De motor is namelijk veel minder aan slijtage onderhevig en de standtijd van de filterpatronen is aanzienlijk langer.

Regeling afzuigvolume

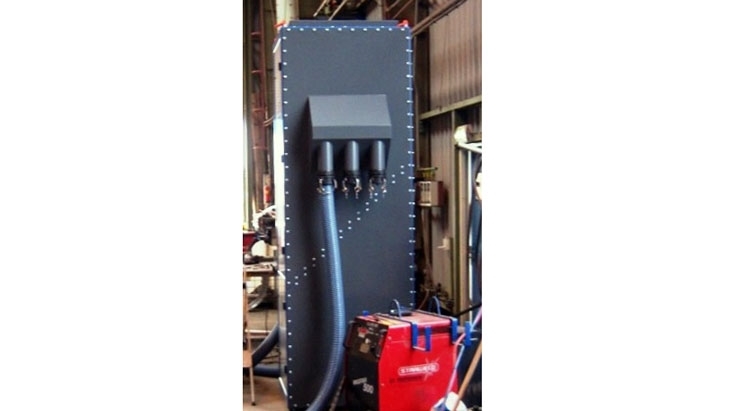

Koppeling afzuigslangen

De afzuigslangen kunnen eenvoudig aangekoppeld worden via het in de industrie veel gebruikte Camlock systeem. Met een snelkoppeling en het sluiten van de twee hendels ontstaat een lekvrije verbinding. De koppeling is robuust uitgevoerd en toegelegd op de zware industrie.

Voordelen Werfunit FM100 WF

  1. Compact samengebouwd
  2. Voorzien van voorafscheiding
  3. Zeer robuust uitgevoerd
  4. Volledige integratie van filtering en ventilator
  5. Eenvoudige aankoppeling van slangen
  6. Zwaartepunt onderin de unit

Technische gegevens



Model FM100
Filteroppervlak 100 m2
Filtermateriaal Polyester BIA categorie “C” antistatisch
Afscheidingsgraad 99,9% (volgens ZH 1/487)
Filteraantal 4 stuks
Slangaansluitingen 6x Ø 100
Motorvermogen hogedrukventilator  1 x 11 kW, IP 54
Maximaal luchtvolume 5.450 m3/h
Werkpunt luchtvolume  2.730 m3/h
Stofopvanghouder     1 x 30 liter (optioneel leverbaar in 50 of 100 liter)
Persluchtaansluiting   4-6 Bar (olie en watervrij)
Aansluitdiameter voor perslucht   6 mm (minimaal)
Afmetingen l x b (voetplaat) x h  1.020 x 1.020 x 3.100 mm
